容積式熱交換器的工作原理

容積式熱交換器的工作原理

1.自動控溫節能型容積式熱交換器，它充分利用蒸汽能源，高效、節能是一種新型熱水器。普通熱交換器一般需要配置水水熱交換器來降低蒸汽凝結水溫度以便回用。而節能型熱交換器凝結出水溫度在75℃左右，可直接回鍋爐房重復使用。這樣減少了設備投資，節約熱交換器機房面積，從而降低基建造價：因此節能型容積式熱交換器深受廣大設計用戶單位歡迎。
2.節能型容積式熱交換器工作原理詳圖示。有立式、臥式兩種類型，其技術參數詳后項圖表，本廠生產規格齊全，還可按用戶單位特殊需要設計、加工。
3.本熱交換器適用于一般工業及民用建筑的熱水供應系統。熱媒為蒸汽，加熱排管工作壓力為＜0.6MPa,殼體工作壓力為0～1.6MPa，出口熱水溫度為65℃。
4.節能型容積式熱交換器，殼體材料有三種：碳素鋼Q235-A、B，不銹鋼IGr18Ni9Ti,碳素鋼內襯銅，U型管材料有，紫銅管T2及不銹鋼管ICr18Ni9Ti，可按需要加以選用。

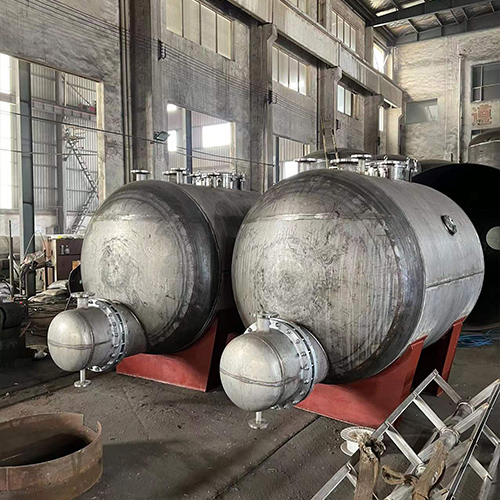

5.臥式節能型式為鋼制鞍式支座。與國際S154、S165相同。立式為柱腳支座。
6.熱交換器必須設置安全裝置，下列三種安全裝置可選擇其中一種裝設于交換器上：
(1)在交換器頂裝安全閥，安全閥壓力須與熱交換器的最高工作壓力相適應(向安全閥生產廠訂貨時需加以申明)。安全閥的安裝與使用應符合勞動人事部《壓力容器安全技術監督規程》的規定。
(2)在交換器頂部裝設接通大氣的引出管(在有條件的場合)。
(3)設膨脹水箱，與水加熱器相連，以放出膨脹水量。
7.若水中含有硬度、鹽類，使用熱交換器時，器壁和管壁會形成水垢，導致?lián)Q熱率降低，能耗增加，因而影響使用，故應采用一定的軟化措施。
8.鋼襯銅熱交換器比不銹鋼熱交換器經濟，并且技術上有保證。它利用了鋼的強度和銅的耐腐蝕性，即保證熱交換器能承受一定工作壓力，又使熱交換器出水水質良好。鋼殼內襯銅的厚度一般為1.2mm。鋼襯銅熱交換器必須防止在罐內形成部分真空，因此產品出廠時均設有防真空閥。此閥除非定期檢修是絕對不能取消的。部分真空的形成原因可能是排水不當，低水位時從熱交換器抽水過度，或者排氣系統不良。水錘或突然的壓力降也是造成負壓的原因。
